Краткое обсуждение Клеммная колодка для печатной платы

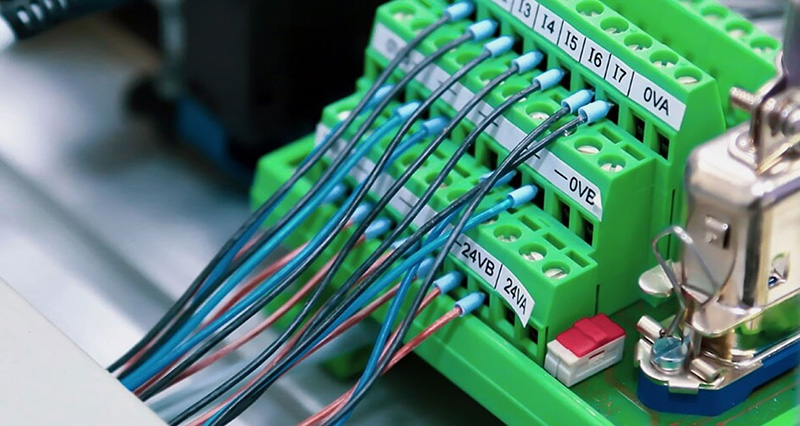

Клеммная колодка для печатной платы, благодаря своим многочисленным преимуществам, широко используются в промышленной автоматизации. Такие характеристики, как стабильность, долговечность, безопасность и сниженные требования к обслуживанию, помогают повысить надежность системы и обеспечить долгосрочную стабильную работу оборудования.

Клеммная колодка для печатной платы бывают разных типов, которые обычно классифицируются на основе различных сценариев использования, методов подключения и методов установки.

Винтового типа

Характеристики: Кабель плотно зажимается винтами для формирования надежного электрического соединения. Этот тип клеммной колодки подходит для большинства электрооборудования, особенно для приложений с более высоким током.

Применение: Обычно используется в электрических шкафах управления, распределительных коробках и других подобных установках.

Преимущества: Простота установки, надежный контакт и способность выдерживать более высокие токи.

Пружинного типа

Характеристики: Он использует силу пружины для зажима проводов, устраняя необходимость в дополнительных инструментах. После вставки кабеля пружина автоматически затягивается.

Применение: Обычно встречается в некотором оборудовании автоматизации, системах управления ПЛК и современном распределительном оборудовании.

Преимущества: Быстрая установка, надежное крепление, подходит для приложений, требующих частой разборки или замены кабеля.

Мы часто видим описание шага штырьков для клеммных колодок. Сегодня давайте подробнее остановимся на этом моменте.

Шаг штырьков относится к расстоянию между двумя соседними штырьками или клеммами в фиксированных клеммных колодках (и других разъемах), обычно измеряется в миллиметрах (мм). Это важный параметр в конструкции клеммных колодок и разъемов. Ниже приведены несколько причин, по которым шаг штырьков важен, и его значение.

Стандартизированная конструкция

Цель

Стандартизация шага выводов позволяет клеммным колодкам быть совместимыми с различными устройствами и печатными платами, обеспечивая совместимость и взаимозаменяемость. Стандартизированный шаг выводов упрощает производство для производителей и снижает несовместимость между различными брендами и устройствами. Например, шаг выводов 2,54 мм (обычно известный как шаг 0,1 дюйма) широко используется в электронных компонентах и соединениях печатных плат, обеспечивая надлежащее соответствие между различными компонентами.

Плотность и пространство

Размер шага выводов определяет расстояние между клеммами, что, в свою очередь, влияет на плотность устройства и использование пространства. В печатных платах или устройствах с высокой плотностью размещения меньший шаг выводов помогает уменьшить занимаемое пространство, позволяя добавлять больше точек соединения в ограниченной области. Например, разъемы, используемые в печатных платах с высокой плотностью размещения, могут использовать шаг выводов 0,8 мм или 1,0 мм для экономии места, в то время как разъемы для более крупных компонентов могут выбирать больший шаг выводов, например 2,54 мм.

Электрические характеристики

●Размер шага штырьков влияет на электрические характеристики клеммных колодок, включая импеданс, скорость передачи и токонесущую способность. Слишком маленький шаг штырьков может привести к плохому контакту или электрическим помехам, в то время как слишком большой шаг может привести к потере места и увеличению сопротивления контакта

●Для цепей, которые включают высокоскоростную передачу сигнала (например, шины данных или коммуникационные цепи), меньший шаг штырьков может быть выбран в процессе проектирования, чтобы уменьшить задержку передачи сигнала и помехи.

Механическая прочность и устойчивость

●Больший шаг штырьков обычно означает большее пространство между клеммными колодками, что позволяет использовать более толстые штырьки или более надежные конструкции соединений. Это повышает механическую прочность соединения, делая его пригодным для сильноточных приложений или тех, которые требуют более высокой механической устойчивости. Увеличенное пространство позволяет создавать более прочные соединения, которые могут эффективнее выдерживать физические нагрузки, вибрацию или другие механические силы.

●Для клеммных колодок в таких приложениях, как автомобильное или промышленное оборудование, может потребоваться больший шаг штырьков (например, 5 мм) для обеспечения устойчивости и прочности в средах, подверженных вибрации или ударам. Увеличенный шаг выводов обеспечивает более прочные соединения, которые могут лучше выдерживать механические нагрузки, типичные для этих сред, помогая поддерживать надежный электрический контакт и предотвращать сбои соединения.

Адаптация к разным размерам проводов

● Шаг выводов клеммной колодки также должен учитывать характеристики используемого провода или кабеля. Больший шаг выводов позволяет использовать более толстые провода, что делает его пригодным для приложений с высокой мощностью или высоким током. Меньший шаг выводов больше подходит для маломощного и точного оборудования.

● Разъемы, используемые для небольших электронных устройств (таких как телефоны или компьютеры), обычно выбирают меньший шаг выводов для компактной конструкции, в то время как разъемы для мощных устройств или систем питания выбирают больший шаг выводов для размещения более высоких токов.

Удобство производства и сборки

● Различные шаги выводов помогают упростить операции во время производства и сборки. Например, больший шаг выводов облегчает операции plug-and-play, что делает его пригодным для ручных соединений, в то время как меньший шаг выводов больше подходит для автоматизированных производственных линий.

●В автоматизированном производственном процессе клеммы с меньшим шагом можно легко и точно сваривать или собирать с помощью машин.

Адаптация к различным рабочим средам

●Выбор шага выводов также связан с рабочей средой. Больший шаг выводов помогает обеспечить лучшее рассеивание тепла и устойчивость к помехам окружающей среды, что делает его пригодным для высоких температур, высокой влажности и других суровых условий; меньший шаг выводов можно использовать в условиях ограниченного пространства.

●В таких областях, как аэрокосмическая или медицинская техника, могут использоваться разъемы с более строгими требованиями, где конструкция шага выводов учитывает такие факторы, как высокая точность, помехозащищенность и миниатюризация.

Шаг выводов является критическим параметром при проектировании клеммных разъемов, напрямую влияющим на функциональность, производительность, надежность и использование пространства устройства. В зависимости от конкретных требований к применению выбор подходящего шага выводов обеспечивает безопасность, стабильность и совместимость соединения.
