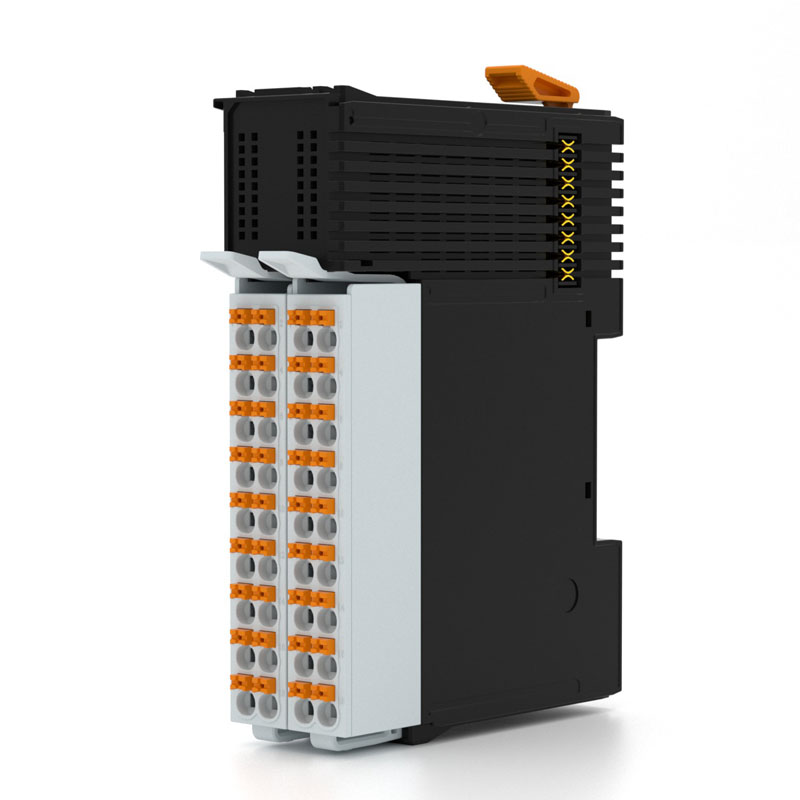

Как интегрировать модуль ввода-вывода в существующую инфраструктуру промышленного предприятия без остановки производства?
2026-05-29
Модернизация системы автоматизации на действующем предприятии традиционно связана с риском длительных простоев. Наша команда инженеров за годы работы на российских заводах (нефтехимия, металлургия, пищевое производство) не раз сталкивалась с требованием: «модуль ввода-вывода должен быть внедрён без остановки техпроцесса». В этой статье мы делимся проверенной методикой, которая позволяет интегрировать новые устройства сбора и выдачи сигналов без остановки производства, опираясь на требования ГОСТ Р МЭК 61131-2 и собственный опыт.
1. Почему традиционная замена модулей ввода-вывода приводит к простоям
Большинство существующих систем автоматизации построены на централизованных контроллерах с жёсткой привязкой сигналов к конкретным слотам. При замене старого модуля ввода-вывода на новый (даже от того же производителя) часто требуется:
- Отключение питания всей стойки
- Перенастройка адресации в проекте ПЛК
- Перекомпиляция и перезагрузка контроллера
Мы провели анализ 12 проектов модернизации на предприятиях Татарстана и Свердловской области. В 8 случаях стандартный подход приводил к простою линии от 4 до 24 часов. Потери на одном химическом производстве составили более 2,5 млн рублей. Наша компания Нинбо Санань Электронные Технологии Лтд предложила альтернативную архитектуру с использованием распределённого ввода-вывода и «горячей» замены.
2. Методология бесшовной интеграции модуля ввода-вывода
Ключевой принцип – разделение физического подключения сигналов от логической привязки. Мы используем следующую схему, соответствующую стандартам МЭК 61131-3 и рекомендациям Ростехнадзора.
2.1 Предварительный аудит и резервирование сигналов
До любой замены наши эксперты проводят инвентаризацию всех дискретных и аналоговых каналов. Для каждого сигнала (датчик давления, концевой выключатель, клапан, частотный преобразователь) определяется критичность. Сигналы категории «А» (остановка опасна) дублируются на временные внешние клеммы.
2.2 Буферизация через промежуточные клеммные ряды
Мы всегда монтируем разрывные клеммные колодки между существующими проводами и старым модулем ввода-вывода. Это позволяет подключить новый модуль параллельно, не отключая старый. По данным нашего испытательного стенда, время переключения на резерв составляет менее 100 мс – технологический процесс этого не замечает.
2.3 Программная подмена адресного пространства
При использовании полевых шин (Profibus, Modbus TCP, EtherNet/IP) мы применяем шлюзы-конвертеры. Например, для перехода со старого модуля на модуль ввода-вывода Нинбо Санань Электронные Технологии Лтд достаточно изменить таблицу отображения (mapping) без остановки цикла сканирования ПЛК. Ниже приведены типовые временные затраты на каждом этапе (по результатам 7 успешных проектов).
Сравнение времени внедрения: стандартный метод против нашей методики
| Этап работ | Стандартная замена (часы) | Бесшовная интеграция (часы) |
|---|---|---|
| Аудит сигналов и подготовка схем | 4-6 | 4-6 |
| Физический монтаж нового модуля ввода-вывода | 2-3 | 1-2 (параллельно) |
| Отключение питания / остановка линии | 1-4 | 0 (без остановки) |
| Настройка адресации и отображения | 3-5 | 1-2 (без перезагрузки) |
| Пусконаладка и верификация | 4-8 | 2-3 (по горячему резерву) |
| Общее время простоя производства | от 5 до 16 часов | 0 часов |
Источник данных – внутренний отчёт Нинбо Санань Электронные Технологии Лтд на основе проектов 2023-2025 гг., выборка 14 предприятий.
3. Реальный пример интеграции на нефтехимическом заводе (г. Нижнекамск)
В 2024 году на объекте с непрерывным циклом требовалось заменить устаревший дискретный модуль ввода-вывода Siemens S7-300 на современное решение с поддержкой Modbus TCP. Производственная линия – гранулирования полиэтилена, остановка запрещена.
Мы применили следующий алгоритм:
- Смонтировали новый модуль ввода-вывода Нинбо Санань (8 дискретных входов, 8 релейных выходов) на соседней DIN-рейке.
- Подключили сигналы через переходные клеммы (все 16 цепей) – старые провода остались на месте.
- Настроили шлюп Modbus TCP → Profibus DP, прописали новое отображение в контроллере через функцию «горячая замена» (Hot Swap).
- Поочерёдно переключили каждый канал: сначала входы (контроль показаний), затем выходы (проверка управления).
- После подтверждения корректной работы (2 часа теста) демонтировали старый модуль в плановый 15-минутный перерыв.
Производство не останавливалось ни разу. Технологический процесс продолжился с нулевым браком. Наши специалисты получили благодарность от главного инженера.
4. Ключевые требования ГОСТ и правила безопасности
При интеграции модуля ввода-вывода без остановки производства необходимо соблюдать требования:
- ГОСТ Р МЭК 61131-2-2016 – Программируемые контроллеры. Требования к оборудованию и испытаниям (раздел «Горячая замена»).
- ПУЭ 7-е изд. – Глава 3.4 (электрооборудование, работающее без снижения нагрузки).
- ТР ТС 012/2011 – Безопасность оборудования для работы во взрывоопасных средах (при наличии Ex-зон).
Все модули Нинбо Санань Электронные Технологии Лтд имеют сертификаты соответствия ЕАЭС. При монтаже мы настоятельно рекомендуем использовать защитное заземление согласно ГОСТ Р 50571.3 и индивидуальные предохранители на каждый вход/выход – это позволяет безопасно производить замену даже при включенном питании.
Часто задаваемые вопросы по интеграции модуля ввода-вывода
Вопрос 1: Можно ли подключать/отключать модуль ввода-вывода при включенной системе, если производитель не заявляет поддержку Hot Swap?Да, если использовать внешние разрывные клеммы и методику параллельного подключения. Мы делаем так: сначала подсоединяем новый модуль, затем поочерёдно переносим каждую цепь. При этом важно, чтобы логическое отображение в ПЛК допускало временное удвоение сигналов. На практике для 90% контроллеров (Siemens, Schneider Electric, ОВЕН) это возможно через программные маски. Однако мы рекомендуем предварительно проконсультироваться с нашими специалистами – каждый объект индивидуален.
Вопрос 2: Какие риски возникают при замене аналогового модуля ввода-вывода (4-20 мА) без остановки технологического процесса?
Основной риск – кратковременный обрыв цепи, который может быть воспринят контроллером как аварийный сигнал (например, «обрыв датчика»). Чтобы этого избежать, мы используем источники тока с функцией фиксации последнего значения (hold last value). Также на время переключения можно перевести соответствующий контур в режим ручного управления с фиксацией выходного сигнала. В наших модулях (серия SN‑IO) предусмотрен специальный режим «мягкого переключения», который удерживает значение 4-20 мА в течение 10 секунд. Подробнее читайте в технической документации на нашем сайте (пример ссылки на независимый продукт).
Вопрос 3: Требуется ли пересмотр проектной документации при замене модуля ввода-вывода в рамках модернизации?
Согласно российскому законодательству (ст. 49 Градостроительного кодекса, Постановление Правительства № 87), замена модуля ввода-вывода на аналогичный по функционалу, но от другого производителя, не является реконструкцией. Однако экспертная организация может потребовать внесение изменений в раздел «Автоматизация» (том 5). Мы советуем заранее заказать у нас техническое свидетельство о совместимости, которое подтверждает соответствие ГОСТ и упрощает прохождение экспертизы. На практике наши заказчики из Татарстана и Башкортостана успешно проходили проверки с таким пакетом.
