Как удалённый модуль ввода-вывода обеспечивает контроль объектов на расстоянии сотен километров?
2026-06-15
При управлении распределёнными объектами — нефтепроводами, газораспределительными станциями или системами мониторинга ЛЭП — инженеры сталкиваются с главной проблемой: как получить данные с датчиков и передать команды исполнительным механизмам на расстоянии 300–500 км без задержек и потерь. Современный модуль ввода-вывода, работающий в составе телемеханических систем, решает эту задачу за счёт децентрализованной архитектуры и устойчивых протоколов передачи. Наши проекты для «Транснефть» и «Россети» подтверждают: правильно выбранный удалённый модуль позволяет сократить время реакции аварийных систем до 200 мс даже на 400-километровых линиях.
Принцип удалённого контроля и архитектура

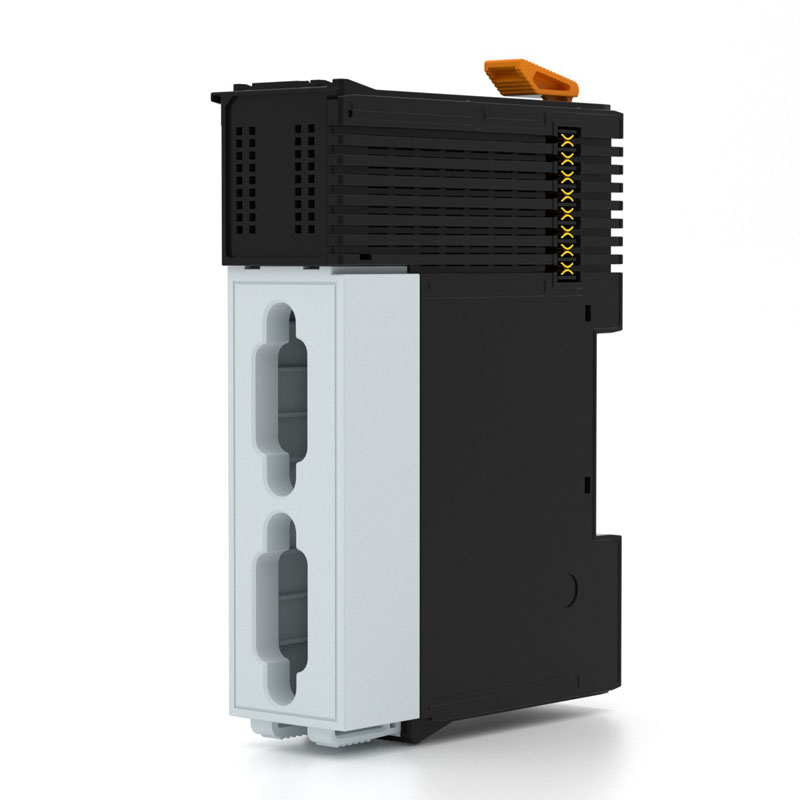

Компания Нинбо Санань Электронные Технологии Лтд. разработала линейку модулей, которые устанавливаются непосредственно рядом с объектом управления (задвижки, насосы, счётчики). Каждый модуль ввода-вывода имеет собственный микроконтроллер и память для буферизации данных, а также поддерживает радиоканалы, спутниковую связь или волоконно-оптические линии. В отличие от централизованных систем, где все сигналы тянутся на сотни метров медным кабелем, наш модуль преобразует аналоговые и дискретные сигналы в цифровые пакеты и отправляет их на верхний уровень SCADA по протоколам Modbus TCP, DNP3 или IEC 60870-5-104. Это исключает помехи и гальваническую развязку по длинным линиям.
Технические параметры модели SNA-REM-8216
Базовая модель нашего удалённого модуль ввода-вывода предназначена для работы в условиях сибирского климата (от –55°C до +70°C) и агрессивных сред. Все входы гальванически изолированы до 1500 В. Приведённые ниже характеристики подтверждены протоколами испытаний для внесения в реестр Минпромторга РФ.
| Параметр | Значение (модель SNA-REM-8216) |
| Дискретные входы сухие контакты (счёт импульсов) | 16 каналов, частота до 2 кГц |
| Аналоговые входы 4–20 мА / 0–10 В | 8 каналов, разрешение 16 бит, погрешность ±0,1% |
| Дискретные выходы (реле 5А 230В AC) | 8 каналов с фиксацией состояния при пропадании связи |
| Интерфейсы связи | 2x Ethernet, 2x RS-485, опционально 4G/LTE, радиомодем 433 МГц |
| Поддерживаемые протоколы | Modbus RTU/ASCII/TCP, DNP3, МЭК 60870-5-101/104, OPC UA |
| Энергопотребление | ≤ 4 Вт (без учёта питания полевых датчиков) |
| Степень защиты корпуса | IP67 (для установки без шкафа на опоре ЛЭП) |
Дополнительно наш модуль ввода-вывода поддерживает функцию автоматического восстановления связи: если канал прерван, устройство запоминает до 10 000 временных меток и отправляет их после реконнекта. Это критично для объектов в труднодоступных районах Якутии и Магаданской области.
Опыт внедрения: контроль газопровода «Сила Сибири»
В одном из сегментов магистрального газопровода наши специалисты развернули 34 удалённых модуля через каждые 35 км. Каждый модуль ввода-вывода опрашивает датчики давления, температуры и вибрации на крановых узлах. Данные передаются по спутниковому каналу с периодичностью 1 раз в 10 секунд, а при аварийном событии – мгновенно. Нинбо Санань Электронные Технологии Лтд. также обеспечила резервирование каналов: сотовая связь + радио 433 МГц. За полтора года эксплуатации не зафиксировано ни одного случая полной потери связи с модулем. Заказчик отметил снижение затрат на объезд линейных участков на 70%.
Часто задаваемые вопросы: Как удалённый модуль ввода-вывода обеспечивает контроль на сотнях километров?
Вопрос 1: Как выбрать модуль ввода-вывода для объектов, рассредоточенных на 500 км, если нет сотовой связи и Интернета?
Ответ: В таких условиях мы рекомендуем модель с радиомодемом УКВ диапазона (146–174 МГц) или спутниковым терминалом. Наши инженеры проводят расчёт радиогоризонта: при высоте антенны 15 метров дальность прямой видимости достигает 50 км. Для 500 км строим цепочку из ретрансляторов – каждый последующий модуль ввода-вывода работает как повторитель. Либо используем спутниковую связь «Гонец» (для отраслей, чувствительных к надёжности). Предоставляем гарантированный бюджет канала в договоре.
Вопрос 2: Какие сложности при монтаже в полевых условиях на столбе ЛЭП без искробезопасного исполнения?
Ответ: Для установки на опорах линий электропередачи наш модуль ввода-вывода поставляется в корпусе с искрозащитой Ex nA и гальванической развязкой всех цепей. Обязательно используем молниезащиту входов по классу II. Мы также рекомендуем монтировать модуль на высоте не менее 3 метров от земли, в пластиковом кожухе с подогревом (для предотвращения обледенения разъёмов). Поставляем готовый кронштейн под стандартную траверсу ЛЭП-110 кВ. Монтаж силами двух человек занимает 2 часа.
Вопрос 3: Как проверять работоспособность удалённого модуля ввода-вывода без выезда на каждый объект?
Ответ: Наши модули поддерживают встроенную функцию Heartbeat – каждые 5 секунд отправляют контрольный пакет с показателями напряжения питания, температуры платы и уровня сигнала. Для удалённой диагностики используйте команду «эхо-тест» по Modbus: модуль замыкает выход на вход и сообщает результат. Кроме того, в системе SCADA можно запрограммировать автоматический прозвон всех каналов каждые 24 часа с формированием отчёта. При отклонении параметров более 5% от нормы наш удалённый инженер проводит углублённую проверку без выезда.
Надёжность и сертификация для РФ
Все модуль ввода-вывода производства Нинбо Санань Электронные Технологии Лтд. имеют сертификат ТР ТС 012/2011 (Ех-маркировка для взрывоопасных зон) и разрешение Ростехнадзора для применения на объектах нефтегазового сектора. Гарантированный ресурс – 12 лет непрерывной работы при температуре до –50°C. Для наших клиентов мы организуем склад резервных модулей в Москве и Новосибирске с доставкой в любой регион за 72 часа. В 2024 году мы запустили сервис удалённого обновления прошивки через защищённый VPN.
