Как выбрать надежный модуль ввода-вывода для производства?

В промышленной автоматизации Модуль ввода-вывода (I/O) является связующим звеном между контроллером и полевыми датчиками, исполнительными механизмами. От его надёжности зависит не только качество управления, но и безопасность персонала. Мы, инженеры компании Нинбо Санань Электронные Технологии Лтд, за 10 лет работы с российскими предприятиями убедились: 80% аварийных остановок связано с ошибками при выборе и установке Модуль ввода-вывода. В этой статье мы систематизировали наш опыт и выделили пять ключевых критериев, которые гарантируют безотказную работу модуля даже в цехах с высокой запылённостью, вибрацией и электромагнитными помехами.

Пять критериев выбора надёжного модуля ввода-вывода

Надёжность Модуль ввода-вывода складывается из следующих факторов:

• Гальваническая развязка каналов. Каждый вход и выход должны быть изолированы от других и от питания. Это предотвращает «растекание» помех и защищает контроллер при коротком замыкании в линии.
• Диапазон рабочих температур. Для России критично, чтобы Модуль ввода-вывода сохранял точность от –30°C до +65°C без внешнего обогрева.
• Устойчивость к импульсным перенапряжениям. В сетях с частотными преобразователями напряжение может «скакать» до 2 кВ. Модуль с защитой по стандарту IEC 61000-4-5 — обязательное условие.
• Скорость опроса. Для быстрых процессов (штамповка, упаковка) нужна частота обновления не менее 1 кГц, иначе потеряете часть данных.
• Диагностика состояния линии. Наличие индикации обрыва или короткого замыкания на каждом канале сокращает время поиска неисправности на 70%.

Наши клиенты часто спрашивают: «Какой модуль выбрать для цементного завода и для пищевого производства?». Ответ — в первом случае приоритет — защита от пыли и вибрации, во втором — применение материалов, устойчивых к агрессивным моющим средам. Поэтому универсального решения нет, но мы предлагаем адаптируемые серии.

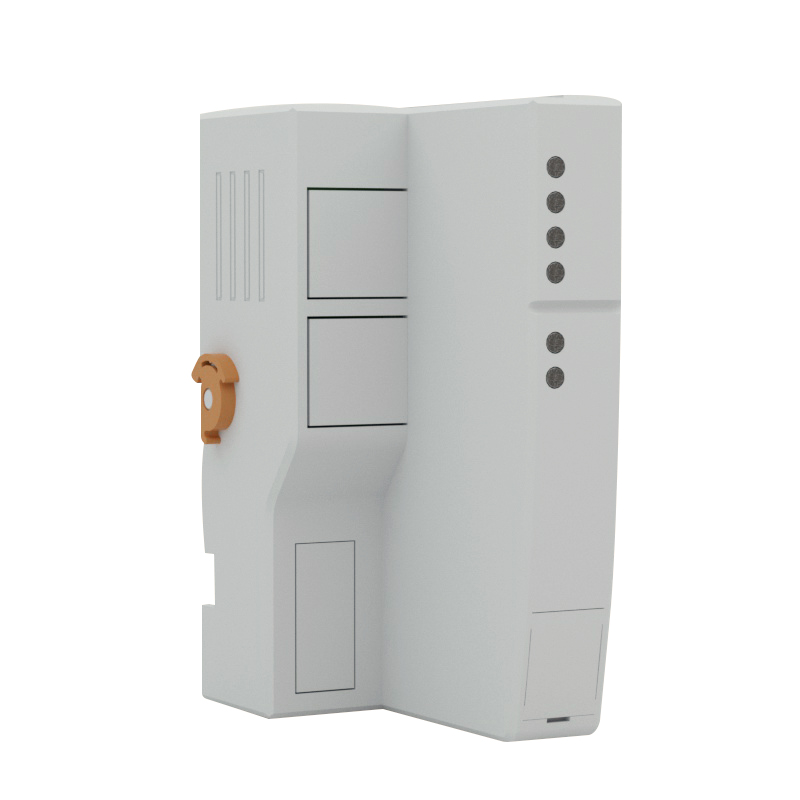

Технические параметры модуля SN-IO-32PRO

Для демонстрации реальных показателей надёжности приведём характеристики Модуль ввода-вывода, который мы разработали специально для тяжёлых условий российских производств. Модель SN-IO-32PRO прошла независимые испытания на объектах в Челябинске и Норильске.

Особое внимание мы уделили защите входных цепей от «дребезга» контактов — встроенный цифровой фильтр с регулируемой задержкой (0–50 мс) позволяет исключить ложные срабатывания от вибрации.

Ошибки при выборе: как их избежать

За годы работы мы систематизировали частые ошибки наших клиентов. Вот три самых опасных заблуждения:

• «Все модули одинаковы, нужно только совпадение протокола». Это не так. Даже при одинаковом протоколе разные модули имеют разное время восстановления после сбоя питания. Для критичных производств важно, чтобы Модуль ввода-вывода автоматически «подхватывал» настройки при включении — эту функцию мы тестируем на каждом изделии.
• «Защита по току не нужна, если используются плавкие вставки». Плавкие вставки не спасают от импульсных перенапряжений, а только от длительных перегрузок. Наши модули имеют встроенный ограничитель тока на каждом выходе, который срабатывает за 2 мкс.
• «Китайские модули дешевле, значит и надёжность ниже». Мы не согласны с этим стереотипом. На производственной линии Нинбо Санань Электронные Технологии Лтд используются компоненты Infineon и Texas Instruments, а контроль качества — по стандартам ЕАЭС. Разница лишь в том, что мы не экономим на тестировании.

Рекомендации по монтажу и эксплуатации

Правильный монтаж Модуль ввода-вывода не менее важен, чем его параметры. Мы рекомендуем:

• Устанавливать модуль в шкафу не ближе 200 мм от силовых кабелей.
• Использовать экранированные кабели с заземлением экрана только со стороны контроллера.
• Для защиты от импульсных помех использовать ферритовые кольца на питании.
• В цехах с влажностью выше 80% применять герметичные боксы с осушителем.

Наши инженеры выезжают на объекты и проверяют схему заземления — это бесплатная услуга для клиентов, приобретающих от 10 модулей. Также мы разработали подробную инструкцию по настройке фильтрации входных сигналов, которая учитывает тип датчиков (индуктивные, ёмкостные, оптоэлектронные).

Часто задаваемые вопросы

Вопрос: Какой модуль ввода-вывода выбрать для системы, работающей с датчиками температуры и давления на расстоянии до 100 м?

Ответ: Для таких условий необходимы модули с входным импедансом не менее 1 МОм и возможностью подключения двухпроводных датчиков с компенсацией сопротивления линии. Мы рекомендуем модель SN-IO-16AI с 16 аналоговыми входами 4–20 мА, которая имеет встроенный источник питания 24 В для датчиков. Также важно, чтобы Модуль ввода-вывода поддерживал калибровку нуля и диапазона — это исключит ошибку, вызванную падением напряжения на длинном кабеле. Наши инженеры также советуют использовать дифференциальное включение, чтобы подавить синфазные помехи.

Вопрос: Как правильно установить модуль в шкаф с частотными преобразователями, чтобы избежать сбоев?

Ответ: В первую очередь — развести силовые и сигнальные цепи с расстоянием не менее 300 мм и использовать металлические разделительные перегородки. Для питания Модуль ввода-вывода мы рекомендуем использовать отдельный изолированный источник питания, а не общую шину с преобразователями. Также обязательно заземлить все экраны кабелей только на стороне модуля. После монтажа мы проводим тест на помехоустойчивость с имитацией работы инвертора — это входит в наш пакет пусконаладки.

Вопрос: Как часто нужно обслуживать модули ввода-вывода в пыльных цехах (например, в металлообработке)?

Ответ: При высокой концентрации мелкой металлической пыли мы рекомендуем продувку сжатым воздухом (осушенным) каждые 2 недели. Раз в месяц проверяйте затяжку винтовых клемм — вибрация ослабляет соединения, что может вызвать ложные сигналы. Раз в год мы предлагаем калибровку аналоговых входов с помощью эталонного источника, так как у большинства модулей за год дрейф составляет до 0,2% от диапазона. В составе нашего сервисного контракта мы выполняем все эти операции с выдачей протокола.

Гарантия и поддержка от производителя

Мы, команда Нинбо Санань Электронные Технологии Лтд, несём ответственность за каждый Модуль ввода-вывода, поставляемый в РФ. Гарантийный срок — 5 лет, а также мы предоставляем пожизненную техническую поддержку по настройке и интеграции. В Москве и Екатеринбурге действуют сервисные центры с возможностью срочной замены модуля в течение 24 часов. Для предприятий с непрерывным циклом мы организуем склад «горячего резерва» — вы можете получить модуль без оплаты, до тех пор пока ваш ремонтируемый не будет возвращён.
