Где применяется модуль ввода-вывода в системах умного завода?

Цифровая трансформация производства привела к тому, что сбор и обработка данных с оборудования становятся критически важными. Модуль ввода-вывода (I/O) является тем универсальным интерфейсом, который соединяет физический мир датчиков и исполнительных механизмов с программными системами управления. На "умном заводе" сотни таких модулей работают круглосуточно, собирая показатели температуры, давления, вибрации, положения и управляя клапанами, приводами и сигнализацией. Наши специалисты интегрировали Модуль ввода-вывода в более чем 50 проектов на российских предприятиях — от пищевых комбинатов до нефтехимических заводов. В этой статье мы разберём самые частые сценарии применения I/O-модулей и покажем, как правильно их выбрать для каждой зоны ответственности.

Ключевые зоны применения I/O в умном производстве

Компания Нинбо Санань Электронные Технологии Лтд выделяет четыре основные области, где Модуль ввода-вывода становится незаменимым:

• Мониторинг состояния оборудования (Condition Monitoring). Модули с аналоговыми входами 4–20 мА подключаются к вибродатчикам и термопарам, передавая данные в SCADA для прогнозирования отказов.
• Управление конвейерными линиями. Дискретные выходы модуля управляют пускателями двигателей, а входы считывают датчики наличия заготовок, синхронизируя движение.
• Системы безопасности и блокировки. Быстродействующие входы модуля обрабатывают сигналы с концевых выключателей, световых барьеров и аварийных кнопок, время реакции до 1 мс.
• Сбор данных с удалённых датчиков. Распределённые I/O-модули с интерфейсами RS-485 или Ethernet/IP собирают информацию с расходомеров, счётчиков электроэнергии и анализаторов качества.

Для российских заводов, где часто присутствуют сильные электромагнитные помехи, мы рекомендуем Модуль ввода-вывода с гальванической изоляцией каналов (до 2500 В) и защитой от скачков напряжения.

Технические параметры распределённого I/O-модуля

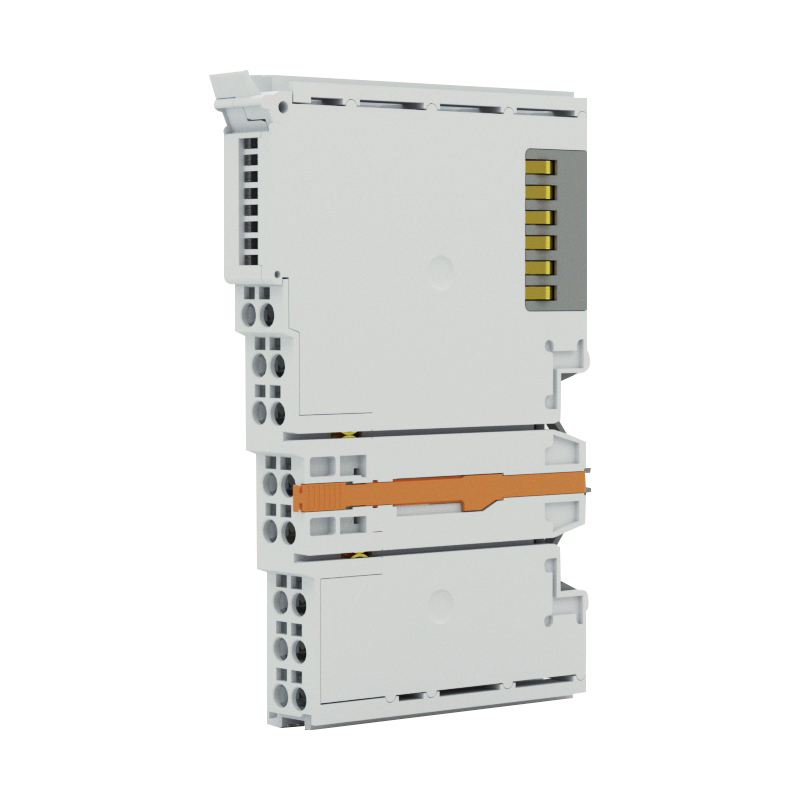

Для примера рассмотрим характеристики модели SN-IO-16DI/8DO, которая активно применяется на сборочных линиях в Калужской области и на химическом комбинате в Татарстане. Этот Модуль ввода-вывода обеспечивает баланс между количеством каналов и стоимостью.

Данный Модуль ввода-вывода поддерживает горячую замену (при наличии двух шин питания) и имеет индикацию состояния каждого канала, что упрощает поиск неисправностей.

Реальные примеры внедрения на российских заводах

На заводе по производству полимеров в Перми Модуль ввода-вывода SN-IO-16DI/8DO был установлен в распределённых шкафах управления для контроля температуры в реакторах. Аналоговые входы модуля считывают сигналы термопар каждые 100 мс, что позволяет поддерживать температуру с точностью ±0,5°C. Второй пример — пищевой комбинат в Липецке, где модули управляют дозирующими насосами и фиксируют уровень жидких ингредиентов. Благодаря быстродействующим входам система блокировок срабатывает за 2 мс, предотвращая перелив ёмкостей. Нинбо Санань Электронные Технологии Лтд сопровождает каждый проект поставкой готовых кабельных сборок и проверкой конфигурации перед отправкой оборудования.

Часто задаваемые вопросы

Вопрос: Как рассчитать количество модулей ввода-вывода для нового производственного участка с 20 датчиками и 10 исполнительными механизмами?

Ответ: Сначала разделите датчики по типу сигнала: дискретные (0/24 В) и аналоговые (4–20 мА). Для 20 датчиков обычно достаточно одного модуля с 16 входами и одного с 8 входами (с запасом на расширение). Для 10 исполнительных механизмов (клапаны, контакторы) используйте модуль с 8 или 16 выходами. Также учитывайте расстояние — при длине линии более 30 м используйте распределённые I/O с интерфейсом RS-485. Наши инженеры бесплатно составляют схему размещения модулей с указанием длины шин и количества повторителей.

Вопрос: Как правильно подключить модуль ввода-вывода к существующей системе SCADA, если она работает на основе Modbus RTU?

Ответ: Наш модуль поддерживает режим Modbus RTU через последовательный порт (RS-485). Вам потребуется настроить адрес устройства (1–247), скорость обмена (обычно 9600 или 19200 бод) и чётность. Мы предоставляем файл-шаблон карты регистров для быстрой интеграции в большинство SCADA (Master SCADA, Астра, Круг-2000). При необходимости наш инженер удалённо подключается к вашему контроллеру и помогает с первичной настройкой обмена данными.

Вопрос: Как часто нужно проверять модули ввода-вывода при работе в пыльной среде (например, в цехах деревообработки)?

Ответ: В условиях повышенной пыли мы рекомендуем еженедельную очистку вентиляционных отверстий и визуальный осмотр клеммников на предмет окисления. Раз в квартал — продувку сжатым воздухом (без масла) внутренней полости модуля. Для таких сред мы предлагаем модули в исполнении IP67 с герметичными разъёмами, которые не требуют дополнительного шкафа. Наши сервисные инженеры также проводят проверку сопротивления изоляции кабелей каждые 6 месяцев.

Надёжность и поддержка

Мы, команда Нинбо Санань Электронные Технологии Лтд, гарантируем стабильную работу Модуль ввода-вывода в условиях российского климата и промышленных помех. Все модули проходят тест на устойчивость к электростатическим разрядам (до 8 кВ) и импульсным помехам по IEC 61000-4. Гарантия на оборудование — 3 года, при подписании сервисного контракта мы выполняем плановые проверки с выездом инженера дважды в год. На складе в Москве всегда доступны запасные клеммники и интерфейсные кабели. При заказе партии от 10 единиц мы предоставляем бесплатное обучение вашего персонала по диагностике и замене модулей без остановки производства.
