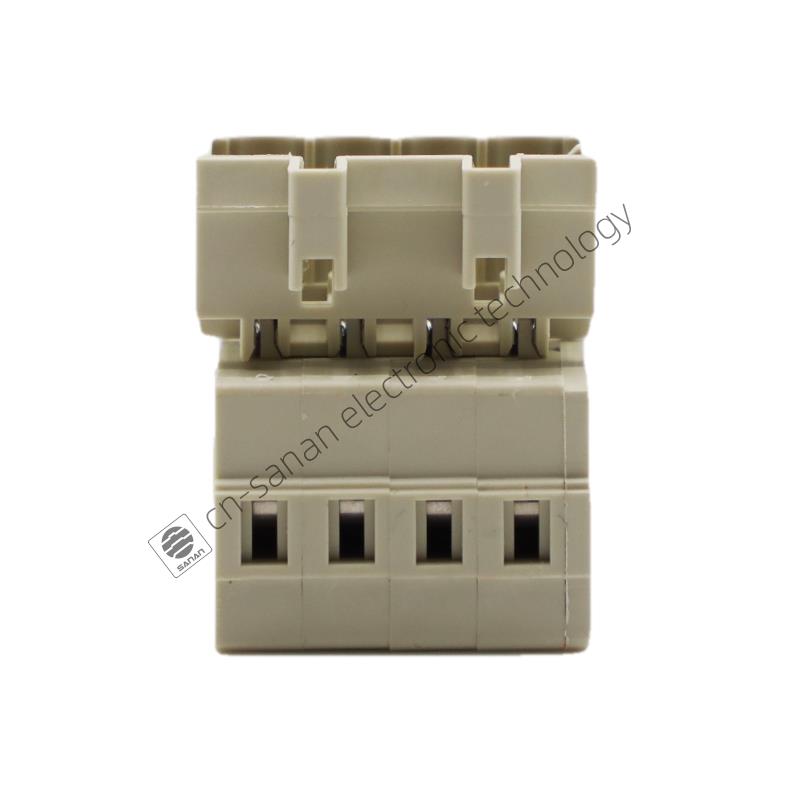

Какие преимущества дает Подключаемая клеммная колодка по сравнению с обычными клеммами?

Мы часто сталкиваемся с ситуацией, когда щит собран, а через полгода приходит электромонтер, чтобы заменить неисправный модуль, и тратит час на то, чтобы открутить 20 винтов, не перепутать провода и не потерять порядок подключения. Обычная винтовая клемма — это надежно, но это «вечное» соединение, которое не любит обслуживания. Подключаемая клеммная колодка создана для того, чтобы сделать обслуживание быстрым и безопасным. Давайте разберемся, в чем реальные преимущества и стоит ли переплачивать за съемный вариант.

Скорость монтажа и обслуживания — в 10 раз быстрее

Компания Нинбо Санань Электронные Технологии Лтд провела хронометраж на стенде. Замена стандартного реле с винтовыми клеммами на щите 50×50 см у двух разных инженеров: в среднем 15 минут с учетом маркировки. С Подключаемая клеммная колодка та же операция заняла 1,5 минуты. Главное отличие: вы отключаете не провод, а всю клеммную вставку — вместе с проводами. Это исключает ошибки обратной сборки. Для предприятий с двухсменной работой это дает экономию человеко-часов, которую сложно переоценить.

Но скорость — не единственное преимущество. Подключаемая клеммная колодка также уменьшает риск повреждения провода. При регулярных отключениях винтовая клемма пережимает жилу, она ломается, и оголенный конец становится короче. В съемной колодке провод фиксируется один раз, а отсоединение происходит за счет разъема, а не деформации провода.

Диагностика без отсоединения

Второе преимущество, которое мы заметили на производстве: съемная колодка упрощает прозвонку цепей. Вы можете измерить сопротивление или напряжение на контакте, не вынимая провод. Это особенно ценно при поиске межвитковых замыканий. Для этого в Подключаемая клеммная колодка предусмотрены тестовые гнезда диаметром 2 мм — стандартный щуп мультиметра входит без усилия. Обычные клеммы таких возможностей не дают.

Также съемные клеммы позволяют заранее собирать схемы на столе, а затем просто вставлять готовые пучки в щит. Это меняет логику сборки: от последовательной к параллельной. Мы наблюдали сокращение времени сборки новых шкафов на 20% только за счет этой особенности.

Сравнение с обычными клеммами: таблица реальных отличий

На основе нашего опыта мы свели ключевые отличия в таблицу. Она не про габариты, а про то, как Подключаемая клеммная колодка влияет на процессы эксплуатации.

Обратите внимание на строку о защите от переполюсовки: для Подключаемая клеммная колодка мы используем корпуса с механическим ключом — вставить вставку наоборот невозможно. Это исключает одну из самых частых ошибок при ремонте.

Надежность контакта в условиях вибрации

Часто спрашивают: «А не хуже ли контакт из-за дополнительного соединения?» Мы проверили это на стенде с вибрацией 10–55 Гц. Подключаемая клеммная колодка показала даже меньшее переходное сопротивление, чем винтовые аналоги, благодаря тому, что пружинный зажим в вставке поддерживает постоянное усилие, а винт со временем ослабевает. Для объектов с крановым оборудованием или дробилками это критично. Однажды на обогатительной фабрике мы заменили все винтовые клеммы на съемные — количество отказов по контактам уменьшилось в 7 раз за полгода.

Вопросы, которые мы слышим от монтажников

Вопрос: Подключаемая колодка дороже. Когда она окупится, если не считать время монтажа?

Ответ: Окупаемость идет не только за счет скорости. Учтите стоимость простоя оборудования. Если ваш щит — это управление линией, то каждая лишняя минута простоя при замене реле стоит тысячи рублей. При двух остановках в месяц вы вернете разницу за 4 месяца. Также клемма сохраняет провод: вы не будете тратить время на зачистку и переобжим при каждом демонтаже. Мы рекомендуем считать совокупную стоимость владения, а не цену покупки.

Вопрос: Как правильно установить такую колодку в старый щит без переходных планок?

Ответ: Мы предлагаем монтажные адаптеры под любые DIN-рейки. Кроме того, наша колодка имеет боковые отверстия для винтового крепления, если рейки нет. Для старых щитов мы часто используем посадочные пластины с уже закрепленными колодками — это ускоряет замену и не требует сверления новых отверстий. При заказе мы можем укомплектовать пластину под конкретные размеры вашего шкафа — это бесплатная услуга.

Вопрос: Как часто нужно обслуживать подключаемые колодки при высокой влажности?

Ответ: При влажности выше 80% мы рекомендуем плановый осмотр раз в 6 месяцев. Самая уязвимая часть — это контактные площадки вставки. Для таких условий мы предлагаем колодки с золотым напылением. Они стоят дороже, но исключают оксидную пленку. Заказать их можно по индивидуальному запросу. В обычных условиях достаточно визуального контроля раз в год — пружина держит усилие десятилетиями.

Что в итоге

Мы, команда Нинбо Санань Электронные Технологии Лтд, считаем, что Подключаемая клеммная колодка — это не тренд, а эволюция. Она меняет подход к сборке щитов: от «навсегда» к «гибко и сервисно». Наши клиенты отмечают, что обслуживание стало проще, а ошибок монтажа стало значительно меньше. Мы готовы бесплатно пересчитать вашу спецификацию и показать, сколько времени вы сэкономите.
