Как правильно подобрать Подключаемая клеммная колодка для шкафа управления?

Когда мы проектируем шкаф управления для станка или технологической линии, Подключаемая клеммная колодка часто воспринимается как «расходный элемент» и подбирается по остаточному принципу. Но именно она становится «узким горлом», когда через неё пропускается 30–40 цепей разной мощности. Мы анализировали причины отказов в щитах и выяснили: в 60% случаев причина не в автомате и не в кабеле, а в перегретой или ослабленной клеммной колодке. В этой статье мы дадим практический алгоритм выбора Подключаемая клеммная колодка для шкафов управления, который позволит избежать этих проблем ещё на этапе проектирования.

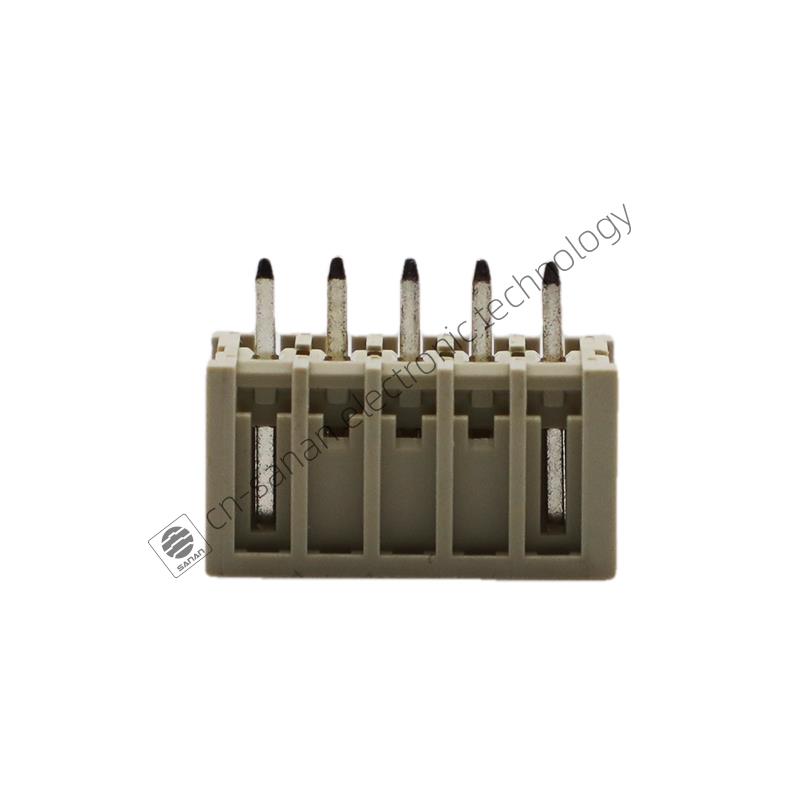

Первый вопрос: шаг и монтажная ширина

Выбор начинается не с сечения провода, а с шага клемм. Самые распространённые варианты — 5 мм и 7.5 мм. Шаг 5 мм позволяет компактно разместить большое количество цепей (до 40 клемм на 200 мм), но ограничивает сечение до 2,5 мм². Для силовых цепей (двигатели, нагреватели) нужен шаг 7.5 мм — они выдерживают до 4 мм² и ток до 32 А.

Мы часто видим ошибку: конструктор ставит клеммы с шагом 5 мм на всю схему, а потом приходится устанавливать промежуточные клеммники для силовых проводов. Это увеличивает стоимость шкафа на 15–20%. Правило простое: для цепей управления (24В, сигналы) — 5 мм, для питания (220В/380В, более 2 А) — 7.5 мм или больше.

Второй вопрос: тип зажима и сечение

В шкафах управления мы рекомендуем использовать пружинные клеммы для сигнальных цепей и винтовые для силовых. Пружинный Подключаемая клеммная колодка даёт постоянное усилие зажима, что критично при вибрациях от соседних контакторов. Для проводов сечением до 1,5 мм² — идеально. Для 4 мм² лучше винтовой зажим — он создаёт большее контактное давление.

Также важно учитывать, какой провод вы используете: многожильный требует гильзы, одножильный можно вставлять напрямую. В нашей практике был случай, когда из-за отсутствия гильзы на гибком проводе сечением 1,5 мм² контакт ослаб через месяц работы. С тех пор мы всегда поставляем клеммные колодки с маркировкой «с гильзой» или «без гильзы». Компания Нинбо Санань Электронные Технологии Лтд предлагает обе версии.

Сравнительная таблица по типам колодок

Чтобы наглядно показать, как разные параметры влияют на выбор, мы свели в таблицу наиболее частые сценарии использования Подключаемая клеммная колодка в шкафах управления.

Обратите внимание: для частотных приводов нужно предусмотреть отдельный экранированный Подключаемая клеммная колодка для заземления экрана — это стандарт для шкафов с преобразователями.

Как мы тестируем колодки для шкафов

На производстве мы проводим испытания каждой партии на нагрев при номинальном токе. Для Подключаемая клеммная колодка с шагом 5 мм мы подаём ток 12 А в течение 4 часов — температура не должна превышать 45°C. Если превышает, значит, контактное сопротивление выше нормы. Также проверяем усилие вытягивания провода: при нагрузке 50 Н провод не должен выскальзывать. Это особенно важно для шкафов, которые обслуживаются в полевых условиях — операторы часто дёргают провода, проверяя соединения.

Мы также внедрили контроль момента затяжки для винтовых колодок — это исключает человеческий фактор на производстве. В результате наши Подключаемая клеммная колодка имеют разброс момента не более ±5% от заданного.

Вопросы, которые мы слышим от проектировщиков

Вопрос: Можно ли использовать колодки с шагом 5 мм для цепей с током 16 А, если поставить их не в ряд, а с промежутками?

Ответ: Это рискованно. Нагрев в компактном ряду суммируется: даже если каждая колодка по отдельности выдерживает 16 А, в плотном блоке из 12 штук температура может достичь 70°C, что приведёт к деградации изоляции. Мы рекомендуем для токов более 10 А использовать шаг 7,5 мм или ставить «дышащие» проставки между колодками. В нашей линейке есть разделители с вентиляционными зазорами — они увеличивают допустимый ток на 20%.

Вопрос: Как закрепить колодку на DIN-рейке так, чтобы она не съезжала при монтаже проводов?

Ответ: Современные колодки имеют пружинный фиксатор, который защёлкивается с характерным щелчком. Но для вибрационных нагрузок мы используем дополнительный стопорный винт. У нас есть модели с боковым прижимным винтом, который блокирует колодку на рейке. Это обязательно для шкафов, установленных на подвижных платформах (краны, транспортёры).

Вопрос: Как часто нужно обслуживать клеммные колодки в шкафу, который работает в условиях повышенной запылённости?

Ответ: Мы советуем проводить ревизию раз в год с продувкой сжатым воздухом. Если пыль металлическая (как в цехах сварки или шлифовки), то раз в полгода. Важно: не использовать для чистки жидкости — они могут проникнуть внутрь колодки и вызвать коррозию. Для тяжёлых условий мы предлагаем колодки с герметизированным корпусом (IP20 с защитой от пыли).

Инженерная поддержка при подборе

Мы в Нинбо Санань Электронные Технологии Лтд помогаем не только с выбором Подключаемая клеммная колодка, но и с компоновкой всего шкафа. Мы предоставляем 3D-модели колодок для CAD, чтобы вы могли точно рассчитать заполнение рейки. При заказе от 500 шт мы маркируем колодки номерами цепей прямо на заводе — это ускоряет монтаж и исключает ошибки. Также мы разработали программу подбора по таблице: загружаете спецификацию цепей — и получаете полный список колодок с артикулами.
